Tổng hợp các kích thước cửa gió điều hòa âm trần phổ biến hiện nay

Kích thước của cửa gió điều hòa âm trần ảnh hưởng trực tiếp đến lưu lượng và hướng luồng không khí thổi ra, quyết định hiệu quả làm mát của cả hệ thống. Để lựa chọn được kích thước phù hợp nhất cho không gian, hãy cùng chúng tôi tổng hợp thông tin chi tiết qua bài viết dưới đây.

Các cách thiết kế hệ thống điều hoà âm trần

Hiện nay, có 2 kiểu chính trong thiết kế hệ thống điều hòa âm trần bao gồm:

• Điều hòa âm trần nối ống gió: Bao gồm một máy điều hòa được nối với hệ thống ống gió. Máy được lắp đặt ẩn trong trần, hệ thống ống gió sẽ dẫn không khí từ điều hòa đến các vị trí cần làm mát.
• Điều hòa âm trần cassette: Được lắp đặt trực tiếp lên trần nhà. Loại này thường có nhiều kích thước, phổ biến nhất là dạng hình vuông hoặc hình chữ nhật với lưới thông gió ở phía dưới.

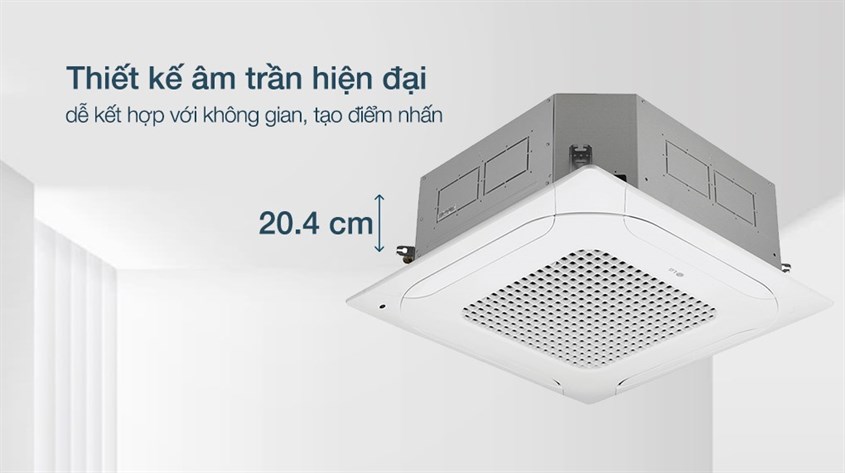

Máy lạnh âm trần có thiết kế hình vuông và được lắp đặt trực tiếp lên trần nhà

Tầm quan trọng của việc chọn đúng loại và kích thước cửa gió điều hoà âm trần

Trong quá trình thiết kế và lắp đặt hệ thống điều hoà âm trần, việc lựa chọn đúng loại và kích thước cửa gió là yếu tố vô cùng quan trọng.

Chúng quyết định hướng và lượng khí điều hoà thổi ra môi trường, ảnh hưởng đến quá trình lọc khí, bảo vệ hệ thống bên trong và đảm bảo tính thẩm mỹ cho căn phòng.

Cửa gió là nơi gió lạnh được đưa vào không gian. Nếu cửa gió quá nhỏ, sẽ gây hạn chế lưu lượng không khí và làm giảm hiệu suất làm mát. Ngược lại, cửa gió quá lớn sẽ tạo ra áp suất không đủ và không thể phân phối không khí đồng đều.

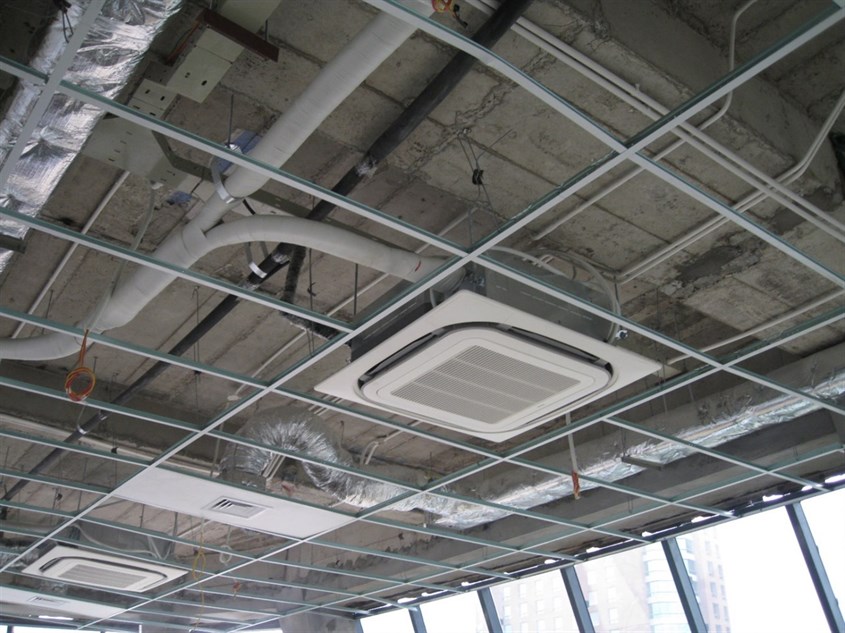

Cửa gió có kích thước phù hợp với điều hòa âm trần sẽ giúp lượng không khí thổi ra đều và làm mát hiệu quả hơn

Tổng hợp về các kích thước cửa gió điều hoà âm trần phổ biến

Kích thước cửa gió điều hoà âm trần nan bầu dục

Cửa gió, miệng gió nan bầu dục thường được làm từ các vật liệu như nhựa PVC, thép không gỉ hoặc nhôm, có nhiều kiểu dáng khác nhau, cụ thể là 3 hình dạng sau:

• Hình vuông: Kích thước phổ biến là 600x600mm, 500x500mm, 400x400mm, 300x300mm, được dùng chủ yếu làm cửa gió hồi cho điều hòa âm trần nối ống gió, miệng gió hút hệ thống phòng cháy chữa cháy, cấp gió tươi và hút gió thải. Các kích thước nhỏ hơn như 250x250mm, 200x200mm, 150x150mm thường dùng cho nhà vệ sinh.
• Hình chữ nhật: Kích thước phổ biến là 1200x150mm, 1000x150mm, 800x150mm, dùng làm miệng gió điều hòa âm trần.
• Hình tròn: Kích thước cửa gió tròn thường là D400mm, D350mm, D300mm, D250mm, thường dùng làm hút khí thải.

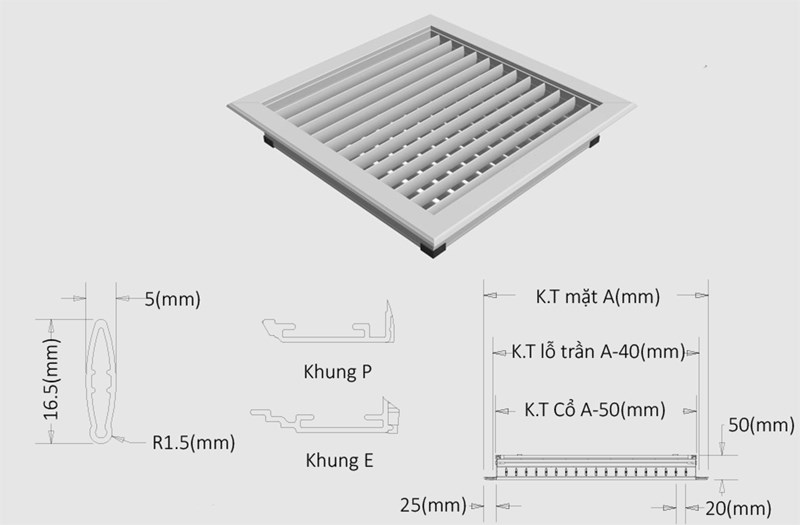

Kích thước cửa gió nan bầu dục

Kích thước cửa gió điều hoà âm trần Linear

Cửa gió Linear có thiết kế từ nhôm định hình, đặc biệt có thể uốn cong theo thiết kế ngôi nhà. Đây là loại cửa gió giúp loại bỏ tình trạng đọng sương và duy trì hiệu suất hoạt động ổn định.

Kích thước miệng gió Linear bao gồm:

• Kích thước mặt (D): 460x260mm, 660x260mm, 860x260mm, 1060x260mm.
• Kích thước cổ (W): 400x200mm, 600x200mm, 800x200mm, 1000x200mm.
• Kích thước hộp gió (A): 410x210mm, 610x210mm, 810x210mm, 1010x210mm.
• Kích thước lỗ trần (B): 430x230mm, 630x230mm, 830x230mm, 1030x230mm.

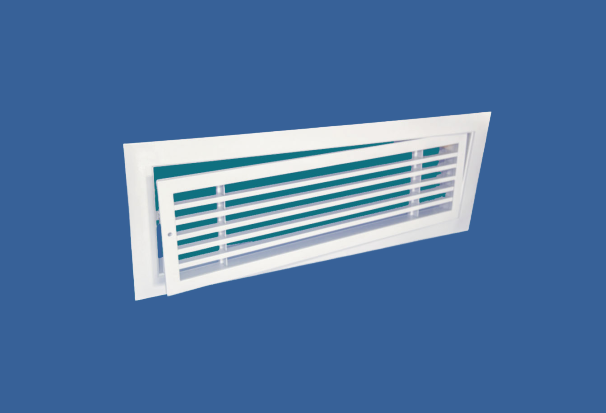

Miệng gió Linear hay còn gọi là miệng gió nan T

Kích thước cửa gió điều hoà âm trần khuếch tán

Khung miệng gió khuếch tán làm từ nhôm định hình với độ dày khoảng 1 – 1.2mm. Bên trong các lá nhôm xếp chéo tạo thành các khe khuếch tán với góc nghiêng linh hoạt cho phép phân bổ gió theo 1, 2, 3 hoặc 4 hướng.

Cửa gió khuếch tán thường có dạng hình vuông với các kích thước phổ biến là 600x600mm, 500x500mm, 450x450mm, 300x300mm được sử dụng làm cửa gió điều hòa hoặc cửa cấp gió tươi.

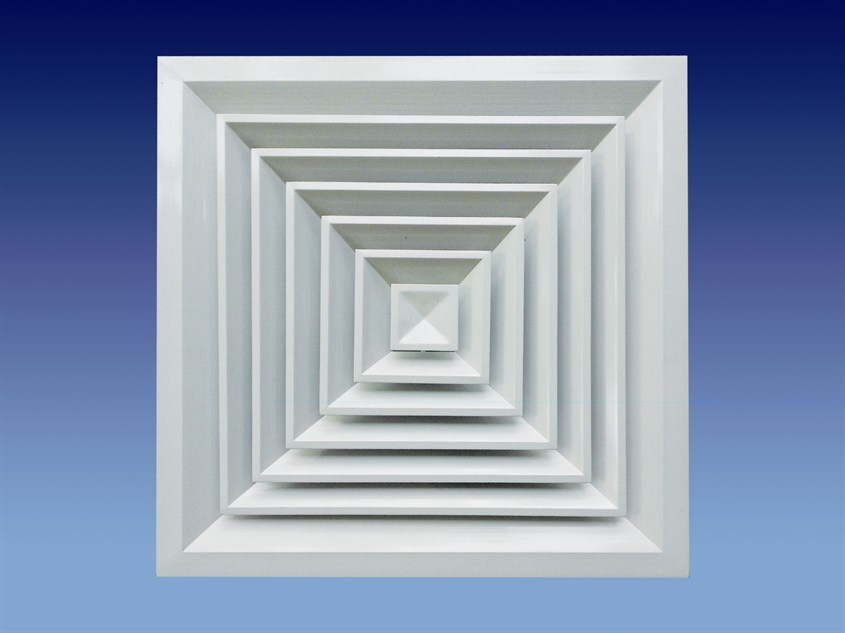

Cửa gió khuếch tán với dạng hình vuông đặc trưng

Kích thước cửa gió tròn

Sản phẩm thường được sử dụng làm cửa cấp gió lạnh, hút gió hồi của hệ thống điều hòa âm trần nối ống gió. Miệng gió tròn được sản xuất từ chất liệu nhôm bền bỉ, giúp luồng không khí khuếch tán 360 độ.

Kích thước miệng gió điều hoà âm trần phổ biến là D600mm, D500mm, D400mm, D300mm.

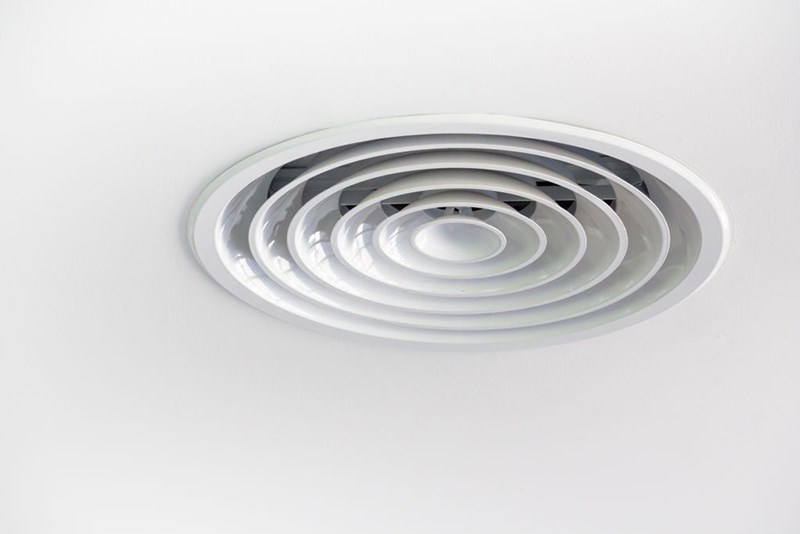

Miệng gió tròn với khả năng khuếch tán 360 độ

Kích thước cửa gió nan Z

Miệng gió nan Z hay còn gọi là cửa gió Louver, được thiết kế với các nan chéo nhằm chắn mưa, bụi bẩn và ngăn côn trùng. Các cửa gió này thường được lắp đặt ngoài trời để thanh lọc không khí.

Khung viền cửa làm từ nhôm định hình với độ dày từ 1 – 1.2mm. Kích thước của cửa gió nan Z rất đa dạng, có thể tùy chỉnh để đáp ứng với mọi vị trí lắp đặt khác nhau.

Với những thông tin về kích thước cửa gió điều hòa âm trần trên đây, chúng tôi hy vọng sẽ giúp bạn chọn mua được sản phẩm thích hợp. Nếu có thắc mắc, bạn vui lòng để lại bình luận bên dưới để được giải đáp nhé!
