Timer xả đá tủ lạnh là gì? Cấu tạo và nguyên lý hoạt động chi tiết

Timer xả đá là linh kiện quan trọng giúp kiểm soát quá trình làm lạnh và xả tuyết tự động, đảm bảo tủ lạnh vận hành ổn định. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, chức năng và nguyên lý hoạt động của thiết bị này.

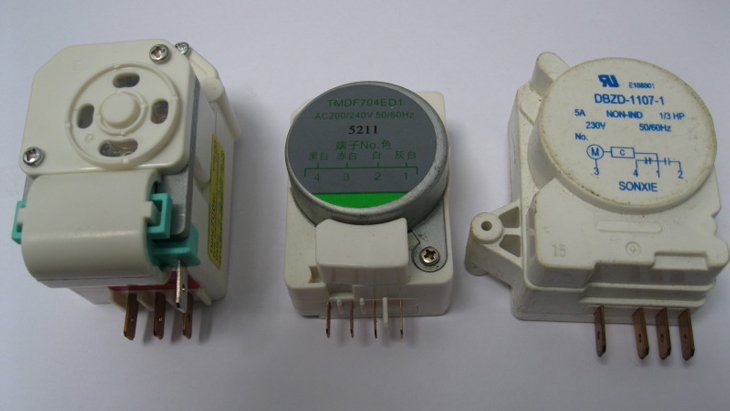

Timer xả đá tủ lạnh là gì?

Timer xả đá tủ lạnh là thiết bị có chức năng kiểm soát quá trình làm nóng, làm lạnh và xả tuyết của tủ lạnh, đảm bảo cho tủ luôn giữ được nhiệt độ phù hợp, hoạt động ổn định và ngăn chặn tình trạng dàn lạnh bị đóng tuyết.

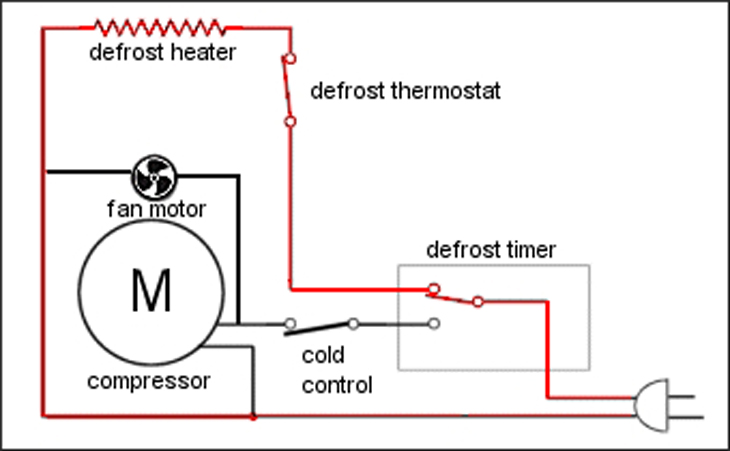

Cấu tạo và nguyên lý hoạt động của timer xả đá tủ lạnh

Cấu tạo

Timer được cấu tạo gồm:

• Động cơ điện xoay chiều 1 pha M: Đóng vai trò như động cơ máy nén.
• Trục động cơ.
• Bánh răng giảm tốc độ truyền động.
• Bánh cam có tốc độ 1 vòng/24h.

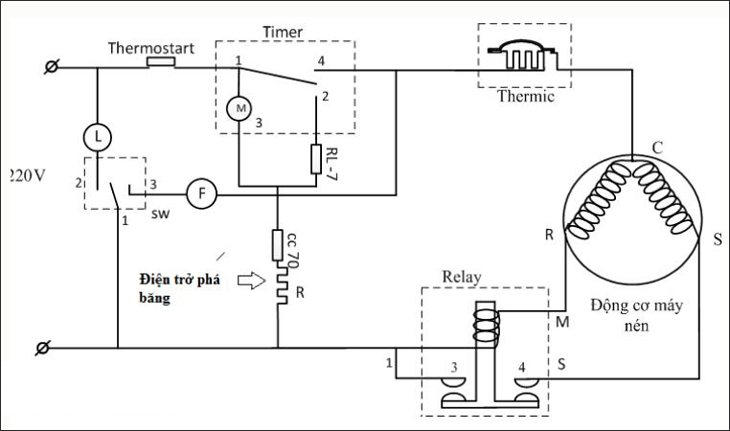

Nguyên lý hoạt động

• Khi bạn cấp nguồn điện cho tủ lạnh, tiếp điểm 1 – 4 của timer sẽ đóng, đồng thời động cơ M sẽ quay cho đến thời gian phá băng.
• Tiếp theo, trục cam sẽ tác động để tiếp điểm 1 – 4 của timer mở ra, đóng tiếp điểm 1 – 2.
• Khi có dòng điện đi qua rơ-le -7, cầu chì 70 và qua dây điện trở, dây điện trở sẽ làm nóng dàn bay hơi để kích hoạt xả đá.
• Khi nhiệt độ dàn bay hơi lớn hơn – 7 độ C, rơ-le -7 sẽ mở tiếp điểm, ngừng cấp điện cho điện trở xả đá.
• Tại lúc này, timer có điện trở sẽ tiếp tục quay, 15 phút sau, tiếp điểm 1 – 2 của timer sẽ mở ra và đóng tiếp điểm 1 – 4 lại để cấp nguồn điện cho máy nén tủ lạnh tiếp tục thực hiện quá trình làm lạnh.

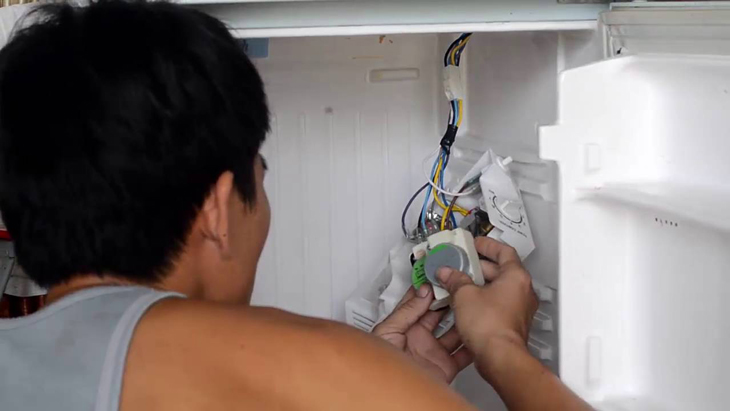

Vị trí của timer xả đá tủ lạnh

Timer xả đá tủ lạnh có thể được bố trí trong ngăn rau củ quả hoặc sau lưng tủ ở phần hộp điện kế bên máy nén, tùy thuộc vào từng model tủ lạnh.

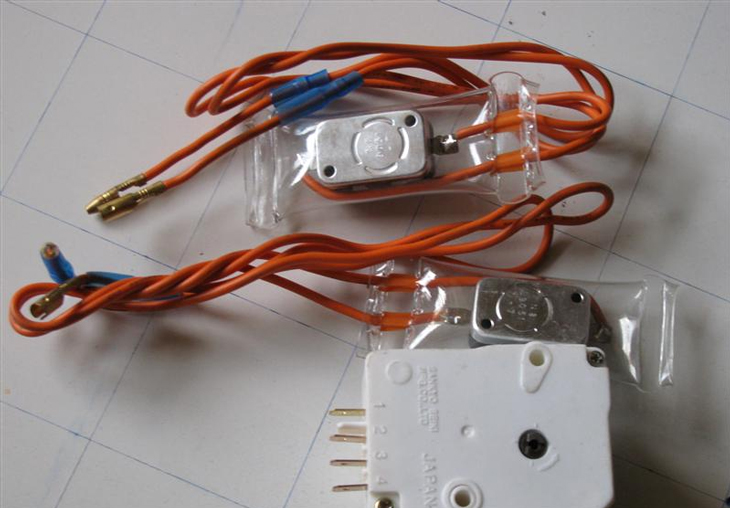

Chức năng của timer xả đá tủ lạnh

Timer xả đá tủ lạnh có chức năng ngắt điện cấp cho máy nén và thay vào đó là cấp điện cho điện trở xả đá để làm tan lớp băng tuyết trên dàn lạnh.

Cách kiểm tra timer xả đá tủ lạnh có còn tốt hay không

Để kiểm tra timer xả đá tủ lạnh có còn hoạt động tốt hay không, bạn có thể thực hiện theo các bước sau:

1. Dùng đồng hồ thang đo để đo điện trở giữa chân cuộn dây (chân 1 và 3). Sau đó, bạn xoay trục timer cho đến khi có tiếng “tít tít” và tiếp tục đo điện trở tại tiếp điểm cấp nguồn cho hệ thống xả đá (điện trở giữa chân 3 và 2).
2. Khi điện trở lên khoảng vài Ohm, bạn hãy xoay nhẹ trục đến khi xuất hiện tiếng “tít tít” thứ hai và đo điện trở giữa chân 3 và 4 – đây là tiếp điểm cấp nguồn cho máy nén.

Hy vọng bài viết trên đã cung cấp cho bạn những thông tin hữu ích về timer xả đá tủ lạnh. Nếu còn bất kỳ thắc mắc nào, hãy để lại bình luận cho chúng tôi ở bên dưới để được giải đáp nhé!
