Tìm hiểu các cổng kết nối hình ảnh và âm thanh phổ biến trên tivi

Bạn đang bối rối trước hàng loạt cổng kết nối trên tivi như Composite, Optical, Audio? Bài viết này sẽ giúp bạn hiểu rõ chức năng và cách sử dụng từng loại cổng kết nối phổ biến, giúp trải nghiệm giải trí tại nhà trở nên trọn vẹn hơn.

Cổng Composite

Cổng AV (viết tắt của Audio Video hay còn gọi là cổng Composite) là kết nối hình ảnh cơ bản và thông dụng nhất trên các thiết bị cũng như tivi từ trước đến nay.

• Cổng kết nối này gồm có 3 dây: 2 dây âm thanh màu trắng – đỏ và 1 dây hình ảnh màu vàng.
• Xuất hiện phổ biến trên đầu DVD, VCD hoặc các đầu phát thông dụng khác.
• Kết nối Composite giúp truyền tải hình ảnh lên tivi với độ phân giải tín hiệu tối đa chỉ đạt 576i (720 × 576), nên chất lượng hình ảnh và âm thanh ở mức trung bình.
• Ưu điểm vượt trội là độ bền rất cao, có thể lên đến 20 năm.

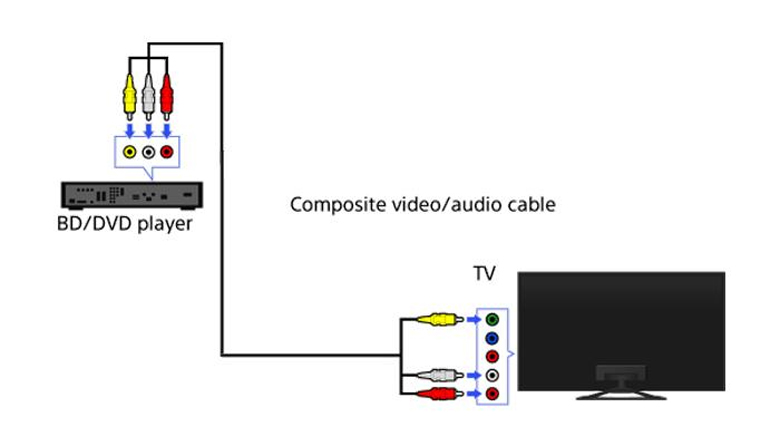

Sơ đồ kết nối cổng Composite trên tivi.

Cổng Component (Y/Pb/Pr)

Kết nối Component được đánh giá là vượt trội nhất về mặt hình ảnh trong các chuẩn kết nối truyền thống.

• Các thông tin hình ảnh được truyền qua 3 giắc với 3 màu khác nhau: xanh lá cây, xanh dương và đỏ.
• Âm thanh được truyền qua 2 giắc màu trắng và đỏ.
• Tổng cộng kết nối này sử dụng 5 giắc cắm, cho khả năng tái tạo tín hiệu tốt với độ phân giải lên đến 1080p (Full HD).

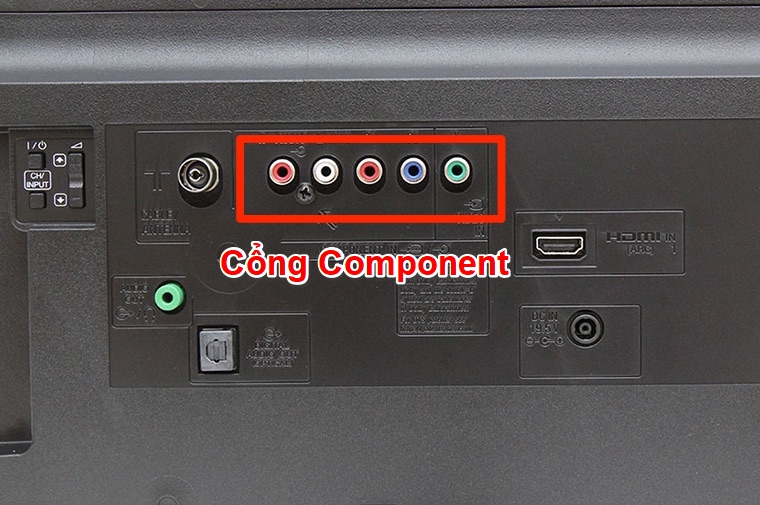

Cổng Component trên tivi.

Cổng Component tích hợp Composite

Nhiều model tivi hiện nay tích hợp cả cổng Composite bên trong cổng Component, nghĩa là tivi chỉ có 5 giắc cắm nhưng hỗ trợ cả hai chuẩn kết nối.

Dấu hiệu nhận biết:

• Trong 5 giắc cắm, có một giắc mang nửa màu vàng và nửa màu xanh hoặc có chú thích là Y/Video.
• Nếu muốn kết nối Component: Cắm đủ cả 5 giắc.
• Nếu muốn kết nối Composite: Cắm 2 giắc tiếng (trắng – đỏ) và giắc hình vào vị trí có đánh dấu nửa vàng nửa xanh hoặc Y/Video.

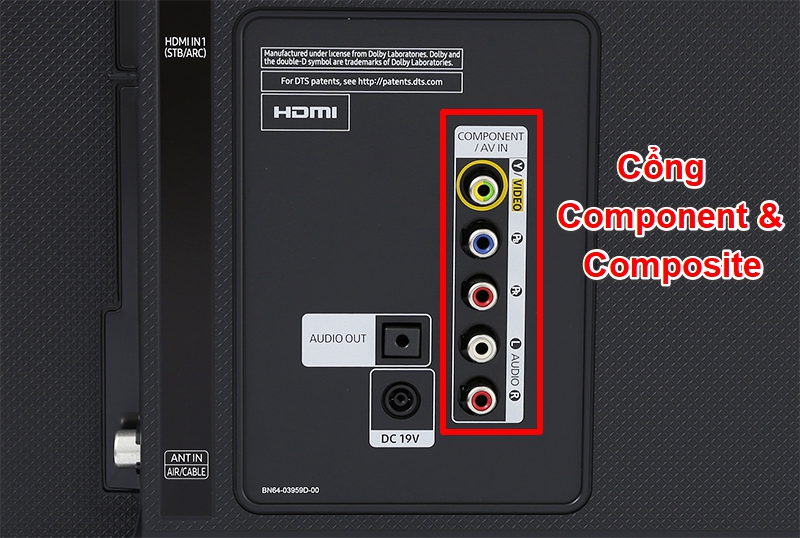

Cổng Component tích hợp Composite

Cổng Optical

Kết nối Optical là chuẩn kết nối âm thanh kỹ thuật số chất lượng cao.

• Cáp Optical truyền âm thanh bằng tốc độ ánh sáng, nhanh hơn gấp nhiều lần so với cáp thông thường.
• Tái tạo âm thanh sống động, mạnh mẽ, rất phù hợp khi xem phim hoặc các chương trình ca nhạc.
• Lưu ý: Khi chọn lựa giải trí với Optical, bạn cần kiểm tra kỹ sự tương thích của các thiết bị đầu ra (tivi) và đầu nhận (âm ly, loa).

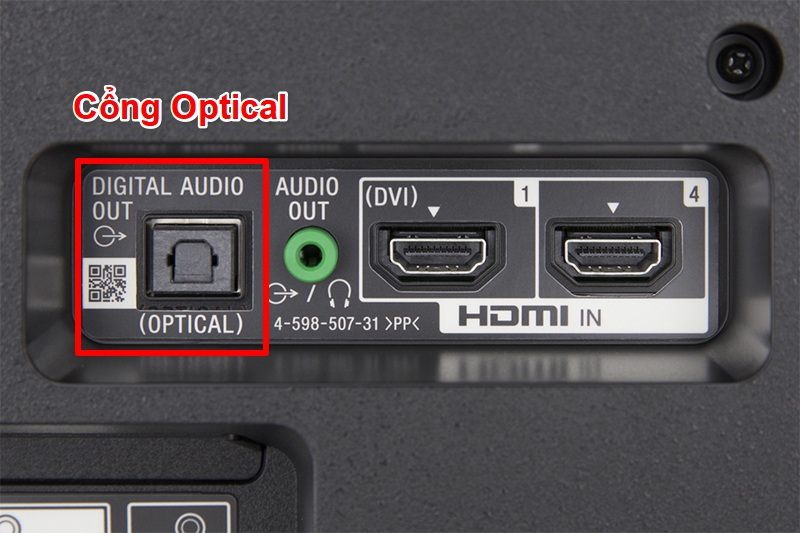

Cổng Optical trên tivi

Cổng Audio Out (giắc trắng – đỏ)

Đây là cổng kết nối âm thanh phổ biến nhất, cho phép xuất âm thanh từ tivi ra các thiết bị ngoại vi như loa, đầu đĩa hay dàn âm thanh.

• Ưu điểm: Dễ kết nối, dây cáp phổ biến và dễ mua.
• Nhược điểm: Chất lượng âm thanh không bằng các cổng xuất kỹ thuật số hiện đại như Optical.

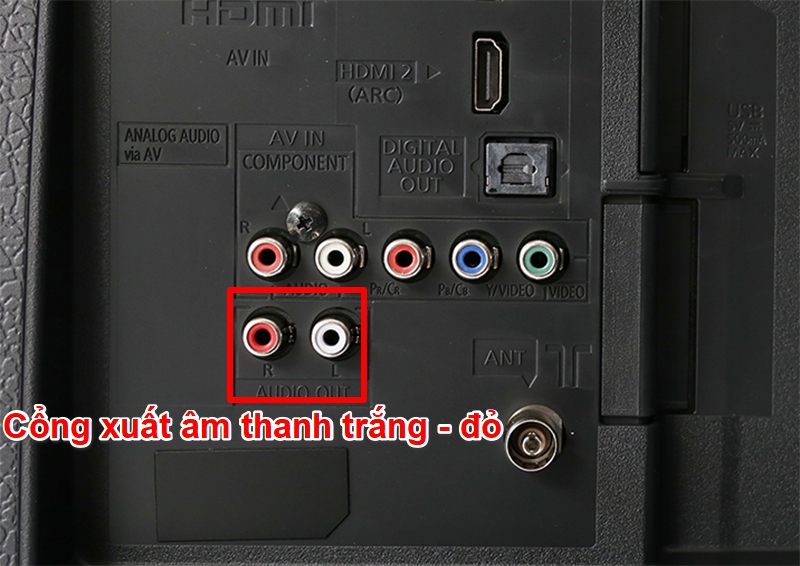

Cổng Audio Out (giắc trắng – đỏ) trên tivi

Cổng âm thanh 3.5 mm

Jack cắm 3.5 mm vốn quen thuộc trên laptop, điện thoại nay đã được tích hợp phổ biến trên tivi với ký hiệu Audio Out.

• Cho phép bạn kết nối loa để tăng cường chất lượng âm thanh.
• Nếu tại cổng này có thêm biểu tượng hình tai nghe, tivi hỗ trợ xuất âm thanh trực tiếp sang tai nghe cá nhân.

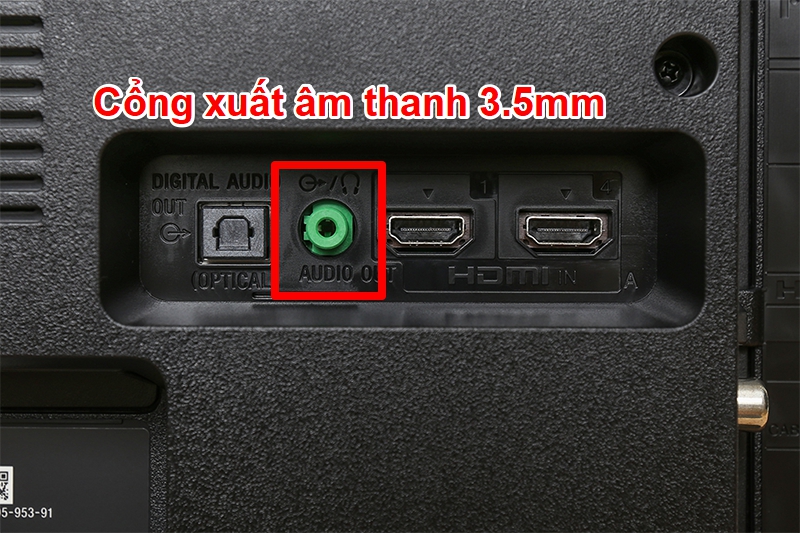

Cổng xuất âm thanh 3.5mm

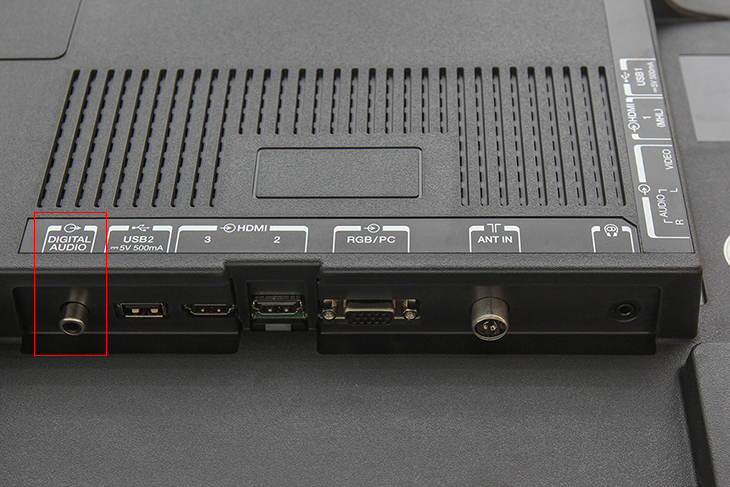

Cổng S/PDIF – Coaxial

Viết tắt của Sony/Philips Digital Interface Format, đây là chuẩn giao tiếp kỹ thuật số cho chất lượng âm thanh tương đương với cổng Optical.

• Khác biệt: Cổng S/PDIF sử dụng dây cáp đồng trục thay vì cáp quang.
• Dấu hiệu nhận biết: Được ký hiệu là Digital Audio nhưng sử dụng jack kết nối bông sen.
• Hiện nay, chuẩn kết nối này dần được thay thế bởi cổng Optical trên hầu hết các dòng tivi hiện đại.

Chúng tôi đã giới thiệu những cổng kết nối thường gặp trên tivi để bạn có thể hiểu và sử dụng đúng cách. Mọi thắc mắc, hãy để lại bình luận bên dưới nhé!
