Stato máy khoan là gì? Cấu tạo, nguyên lý và cách quấn stato đơn giản

Stato đóng vai trò cốt lõi trong việc vận hành động cơ máy khoan. Hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách tự quấn lại stato sẽ giúp bạn chủ động hơn trong việc bảo trì và nâng cao hiệu suất làm việc cho thiết bị. Hãy cùng chúng tôi khám phá chi tiết trong bài viết dưới đây.

Stato máy khoan là gì

Trong động cơ máy khoan, stato là một bộ phận vô cùng cần thiết và không thể thiếu. Đây là phần đứng yên (phần tĩnh), đối lập với roto là phần chuyển động trong động cơ máy.

Tùy theo hình dạng và cấu tạo của động cơ điện mà stato của máy khoan sẽ hoạt động như một nam châm, kết hợp với roto để sinh ra chuyển động, hoặc hoạt động như phần cứng và chịu ảnh hưởng của sự di chuyển cuộn dây trường trên roto. Nếu stato hoạt động như một nam châm điện, các cuộn dây sinh lực được gọi là các cuộn dây hoặc trường quanh co.

Stato cần thiết và không thể thiếu trên máy khoan, bộ phận này đối lập với roto là phần chuyển động trong động cơ máy.

Cấu tạo và nguyên lý hoạt động của stato máy khoan

Cấu tạo của stato máy khoan

Cấu tạo của stato bao gồm 2 bộ phận chính là lõi thép và dây quấn. Ngoài ra, thiết bị còn có nắp máy và vỏ máy được làm bằng gang. Cụ thể:

• Lõi thép hình trụ: Phần này được làm từ các lá thép kỹ thuật điện, được dập rãnh bên trong rồi ghép lại tạo thành các rãnh theo hướng trục. Khi đó, phần lõi thép này sẽ được ép vào bên trong vỏ máy.
• Dây quấn: Bộ phận này thường được làm từ dây đồng có bọc cách điện và đặt trong các rãnh của lõi thép. Khi dòng điện xoay chiều 3 pha chạy trong dây quấn stato sẽ tạo nên từ trường quay.

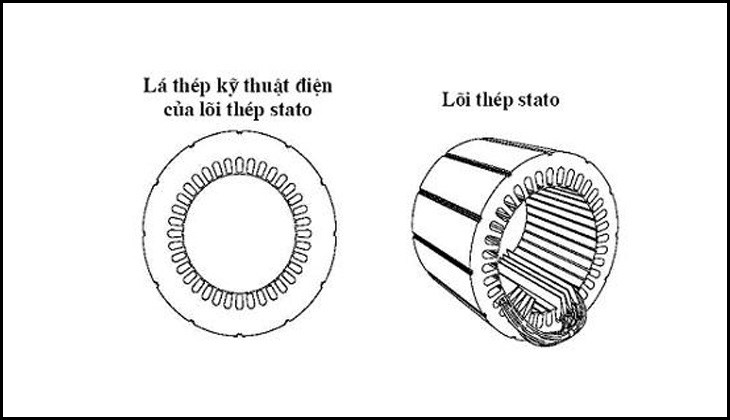

Cấu tạo của stato bao gồm 2 bộ phận là lõi thép và dây quấn.

Nguyên lý hoạt động của stato máy khoan

Stato máy khoan giữ vai trò quan trọng trong việc tạo ra từ trường và hỗ trợ cơ chế động cơ. Cuộn dây quấn stato được nhúng vào lõi thép và khi dòng điện chảy qua, nó tạo ra lực điện động cảm ứng để chuyển đổi năng lượng điện.

Khi động cơ hoạt động, nhiệt lượng phát sinh do tổn thất nội bộ được truyền qua lõi sắt và tỏa ra môi trường xung quanh. Vì vậy, thông thường người ta thiết kế các tấm tản nhiệt trên bề mặt ngoài của vỏ động cơ để tăng diện tích làm mát cho máy.

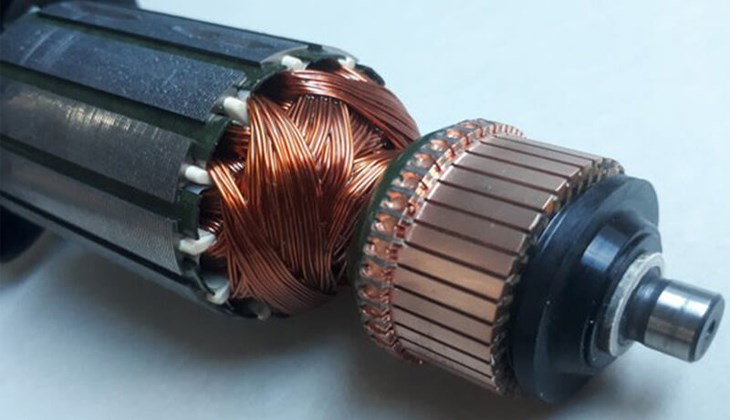

Stato máy khoan giữ một vai trò quan trọng trong việc tạo ra từ trường và cơ chế hỗ trợ động cơ.

Các bước quấn stato cho máy khoan đơn giản

Khi stato bị hỏng khiến hoạt động của máy kém hiệu quả, bạn có thể thực hiện quấn lại stato theo các bước sau:

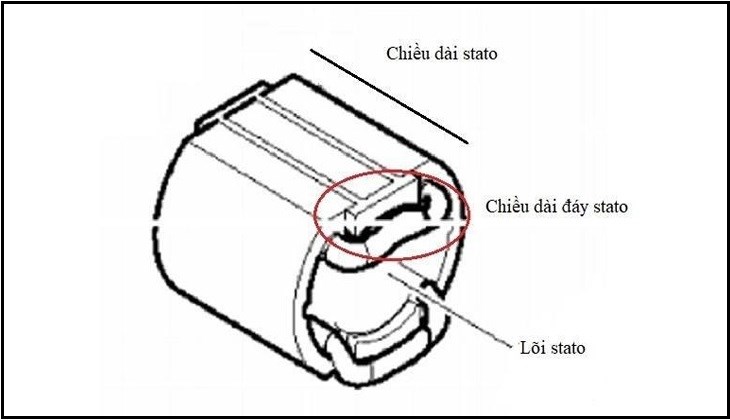

1. Đo đạc kích thước: Sử dụng thước để đo kích thước phần lõi đáy và chiều dài của stato. Thông thường stato có kích thước đáy là 2cm và chiều dài là 6cm.

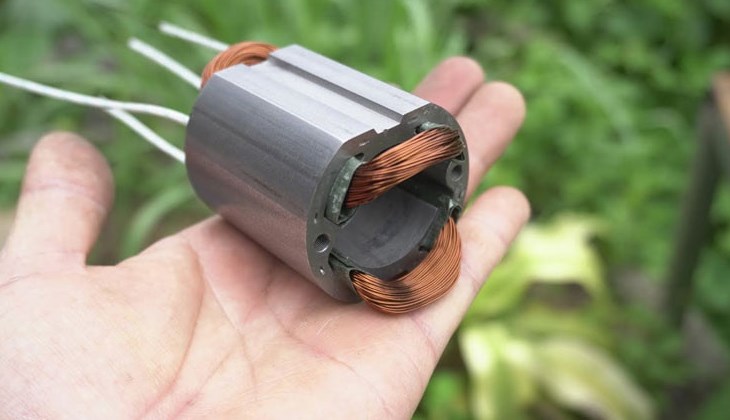

2. Chế tạo khuôn quấn: Khi đã có đủ các kích thước, bạn nên tạo khuôn để quấn. Khuôn càng mỏng thì quấn sẽ càng đẹp. Bạn nên làm khuôn từ nhôm hoặc sắt với kích thước phù hợp với stato của từng thiết bị.

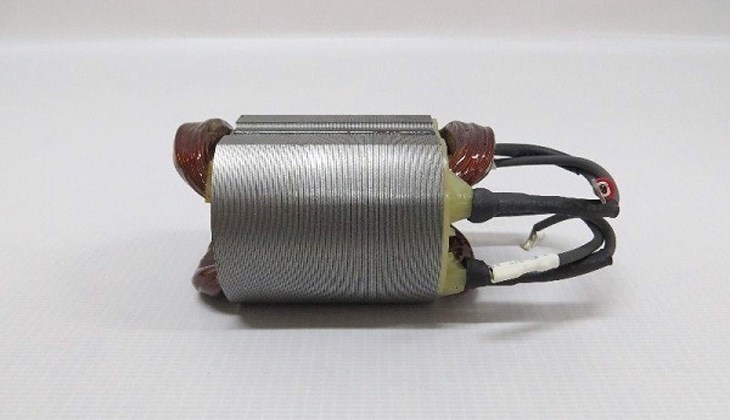

3. Cắt giấy: Cắt một tờ giấy có chiều dài lớn hơn 2mm so với chiều dài stato, chiều còn lại của tờ giấy gấp 3 lần số đo đáy. Quấn giấy dọc theo phần đáy và nhét phần giấy thừa bên trong stato để việc tra dây đồng vào dễ dàng hơn.

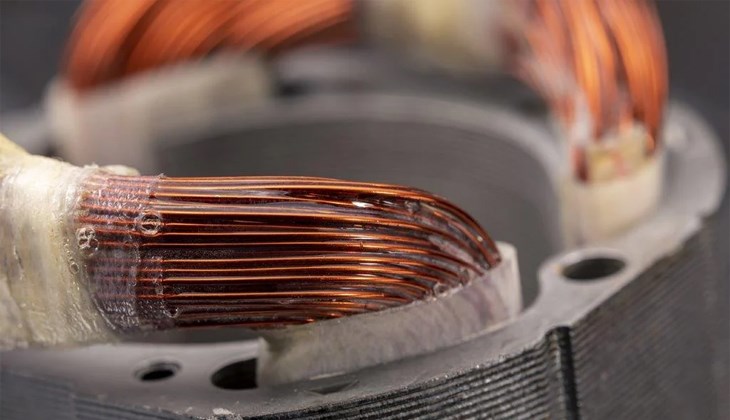

4. Quấn dây: Kẹp phần khuôn vào giữa 2 miếng vỏ và cố định dây đồng. Nên sử dụng ê tô để cố định phần vỏ, sau đó quấn dây đồng vòng quanh khuôn. Cần tránh quấn bằng tay vì dễ khiến dây quấn bị lỏng.

5. Đưa dây quấn vào lõi thép: Di chuyển phần giấy thừa bên trong ra và từ từ đưa dây quấn vào. Thực hiện tương tự đối với bên còn lại để hoàn thiện stato cho máy khoan cầm tay.

Việc thực hiện đúng quy trình sẽ giúp máy hoạt động mạnh mẽ và phục vụ tốt nhất cho công việc khoan đục của bạn.

Bài viết trên đã giúp bạn hiểu hơn về stato của máy khoan, cũng như cách quấn stato máy khoan đơn giản. Nếu có thắc mắc hãy bình luận bên dưới cho chúng tôi biết nhé!
