Hướng dẫn cách lắp đặt ống thoát nước trong nhà chi tiết, hiệu quả

Ống thoát nước đóng vai trò then chốt trong việc đảm bảo nguồn nước lưu thông ổn định, duy trì vệ sinh và chất lượng cuộc sống cho mỗi gia đình. Hãy cùng chúng tôi tìm hiểu chi tiết về các thành phần, giai đoạn thiết kế và cách lắp đặt hệ thống ống thoát nước trong nhà một cách đơn giản, hiệu quả ngay dưới đây.

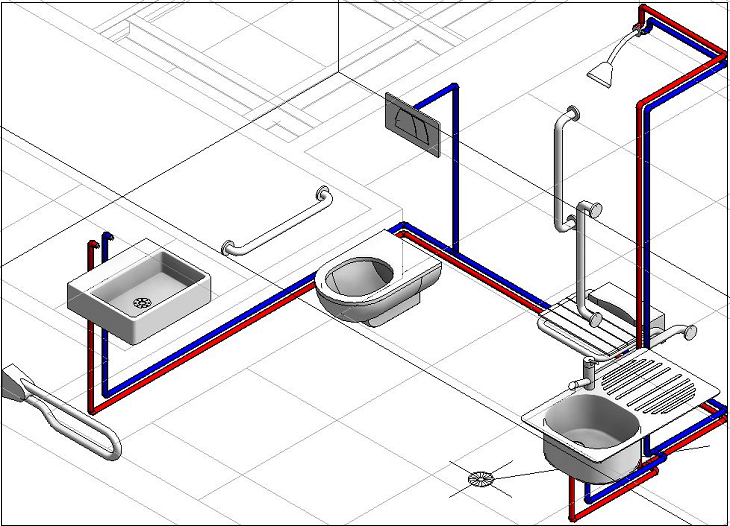

Các hệ thống nước sinh hoạt trong gia đình

Để hiểu rõ cách vận hành, trước hết bạn cần nắm bắt các thành phần chính trong mạng lưới nước gia đình:

• Hệ thống cung cấp và phân phối nước sinh hoạt: Chịu trách nhiệm cung cấp nước cho các thiết bị sử dụng hằng ngày từ nhiều nguồn khác nhau như nước máy, nước giếng khoan, ao hồ,…
• Hệ thống thoát nước thải: Bao gồm đường dẫn nước thải sinh hoạt, hệ thống thoát nước đô thị, bể chứa và các đường ống cống.

• Hệ thống không khí: Các ống thông hơi trên không có nhiệm vụ thoát khí thải. Chúng được nối trực tiếp với hệ thống thoát nước giúp dòng chảy lưu thông tốt hơn.
• Thiết bị, máy móc sử dụng nước: Các thiết bị như máy giặt, máy rửa bát… được kết nối với hệ thống thải và không khí để ngăn mùi hôi, khí độc hại.

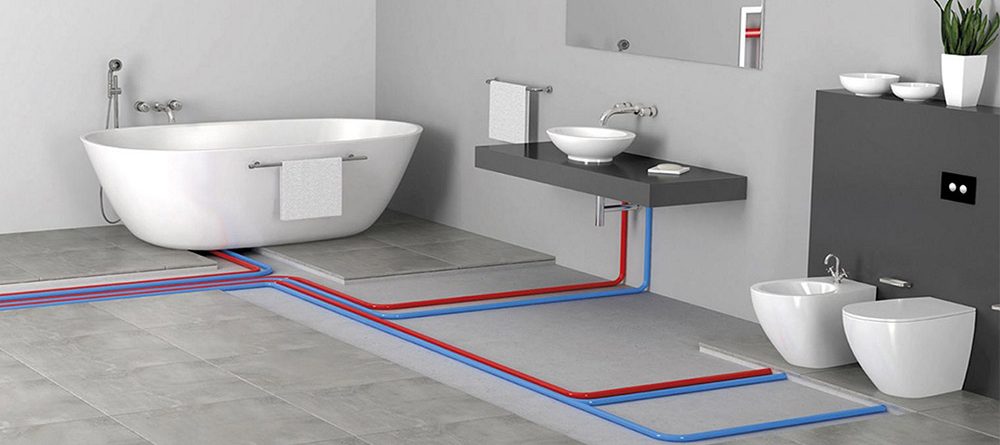

Các phần của hệ thống nước sinh hoạt

Hệ thống nước trong nhà bao gồm các bộ phận cơ bản sau:

• Đường cống chính: Là đường ống nằm ở vị trí thấp nhất, thường đặt dưới nền tầng trệt.
• Ống thoát nước: Gồm tất cả các ống nước vệ sinh, nước thải.
• Ống ngang: Các đường ống đặt nằm ngang, độ nghiêng không quá 45 độ.
• Trang thiết bị vệ sinh: Các thiết bị trực tiếp sử dụng nước.
• Bẫy nước ngăn mùi: Thiết bị chuyên dụng giúp ngăn mùi từ hệ thống thải thoát ra ngoài nhưng vẫn đảm bảo dòng chảy.
• Thông khí: Ống nối với hệ thống thoát nước để điều hòa không khí trong toàn bộ đường ống.

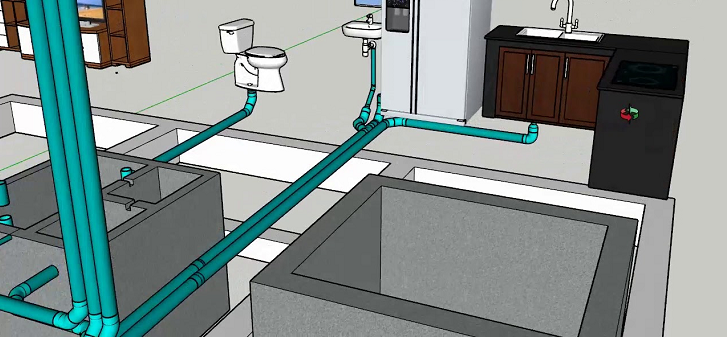

Các giai đoạn thiết kế hệ thống cấp thoát nước

Sơ đồ nguyên lý thiết kế cấp thoát nước

Đây là bước bắt buộc trước khi thi công. Việc nắm vững sơ đồ nguyên lý giúp quy trình lắp đặt trở nên logic và dễ dàng hơn.

Triển khai mặt bằng thiết kế cấp thoát nước

Sau khi có sơ đồ, bạn cần thực hiện:

• Bố trí các hộp gen chứa và đường ống sao cho tối ưu không gian.
• Lên kế hoạch lắp đặt đường ống nước nóng, lạnh an toàn và tiết kiệm diện tích.

Chi tiết lắp đặt hệ thống thiết kế cấp thoát nước

Ở giai đoạn này, bạn cần chuẩn bị bản vẽ chi tiết vị trí của từng bộ phận cũng như cách lắp đặt cụ thể cho hệ thống nước thải và cấp nước sinh hoạt.

Lắp đặt hệ thống cấp thoát nước nhà ở theo quy trình

Nên thực hiện lắp đặt ngay sau khi hoàn thành phần thô của ngôi nhà để tránh việc phải đục phá tường, sàn về sau.

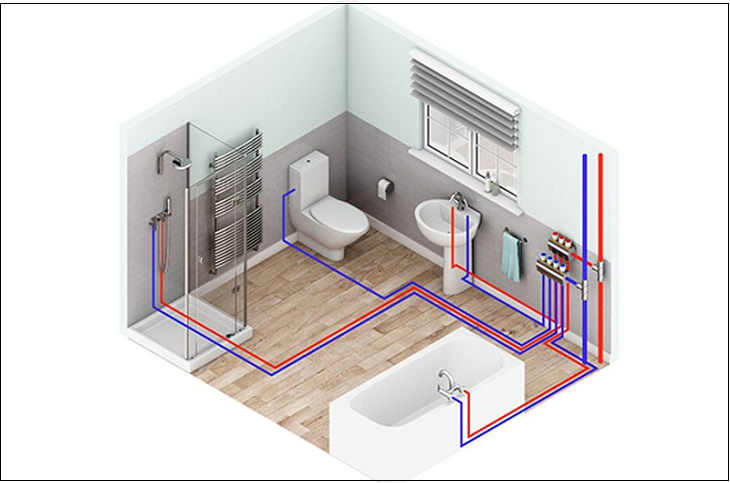

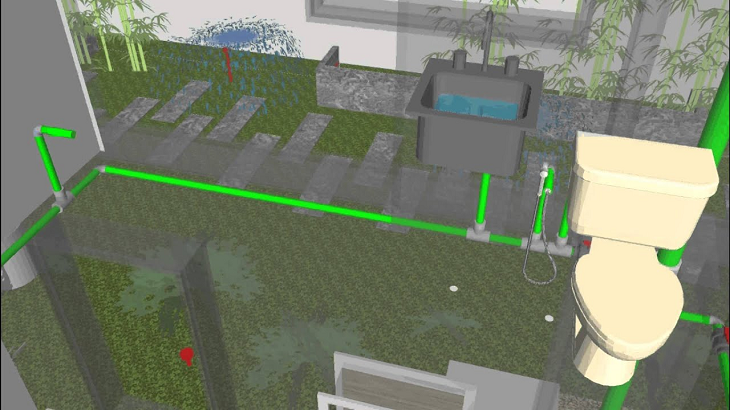

Cách lắp đặt ống thoát nước trong nhà

Định vị lấy dấu

Cần thực hiện lấy dấu và xác định vị trí các thiết bị. Các đường ống nối ngầm được đánh dấu từ mặt sàn, cụ thể:

• Vị trí đầu bình nước nóng: +1,75m.
• Các đường ống: +1,0m.
• Đường ống nước lạnh: +0,52m.
• Đầu chờ nước nóng: +1,8m.

Lắp đặt đường ống cấp nước

Khi thi công, cần đảm bảo đúng kỹ thuật tại các mối nối và vị trí khoan đục. Sau khi hoàn tất, hãy thử áp lực nước trong khoảng 15 phút để kiểm tra vị trí rò rỉ trước khi trét xi măng cố định.

Lắp đặt trụ đứng cấp nước và hệ thống máy bơm

Phương pháp kết nối trụ đứng được thực hiện dựa trên kích thước ống:

• Ống dưới D50: Áp dụng phương pháp ren.
• Ống từ D50 trở lên: Áp dụng phương pháp hàn.
• Đảm bảo các ren nối kín, sơn chống rỉ và cố định đường ống đứng bằng giá treo (khoảng cách 1,6m giữa các giá treo).

Lắp đặt đường ống thoát nước

Quy trình lắp từ dưới lên là phổ biến nhất. Sử dụng ống có đường kính từ 100 – 350mm tùy nhu cầu. Khi ghép nối, thoa keo chuyên dụng và giữ cố định từ 3 – 5 giây. Cuối cùng, thực hiện chống thấm sàn bằng xi măng và kiểm tra sau 24 giờ.

Lắp đặt thiết bị vệ sinh

Nên lắp đặt khi khâu lát, ốp tường đã hoàn thiện để tránh hư hại cho thiết bị gốm sứ. Sau khi nối thiết bị vào ống bằng gioăng và cố định chắc chắn, hãy mở nước để kiểm tra khả năng thoát nước.

Hoàn thành lắp đặt

Dọn dẹp và vệ sinh khu vực thi công để đảm bảo công trình sạch đẹp.

Một số lỗi thường gặp khi lắp đặt ống thoát nước

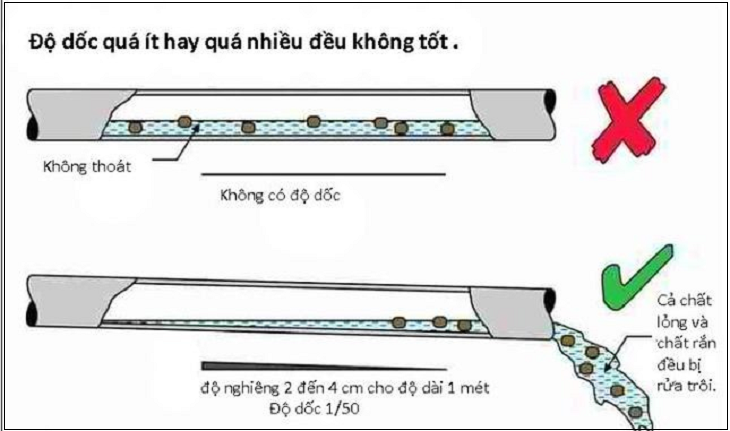

• Độ dốc của đường ống không đúng: Độ dốc tiêu chuẩn cần đạt từ 2 – 4%. Nếu sai lệch, hệ thống dễ bị tắc nghẽn hoặc bốc mùi.

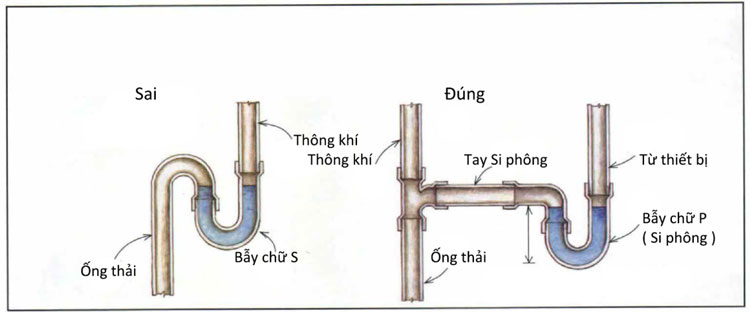

• Bẫy nước không được thông khí: Nếu không thiết kế đúng, bẫy nước sẽ bị khô và mất khả năng ngăn mùi.

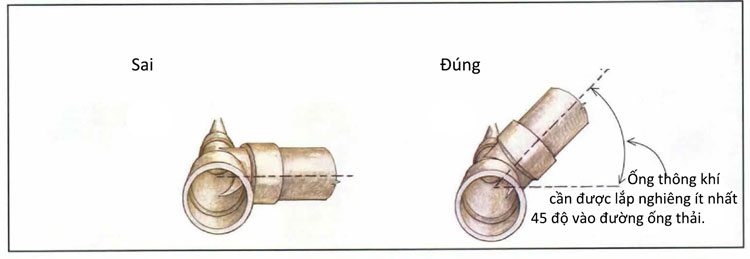

• Thông khí phẳng (nằm ngang): Phân biệt rõ thông khí khô (chỉ dùng cho ống khí) và thông khí ướt (có thể dùng cho ống lớn). Lắp đặt sai kỹ thuật dễ dẫn đến tắc nghẽn.

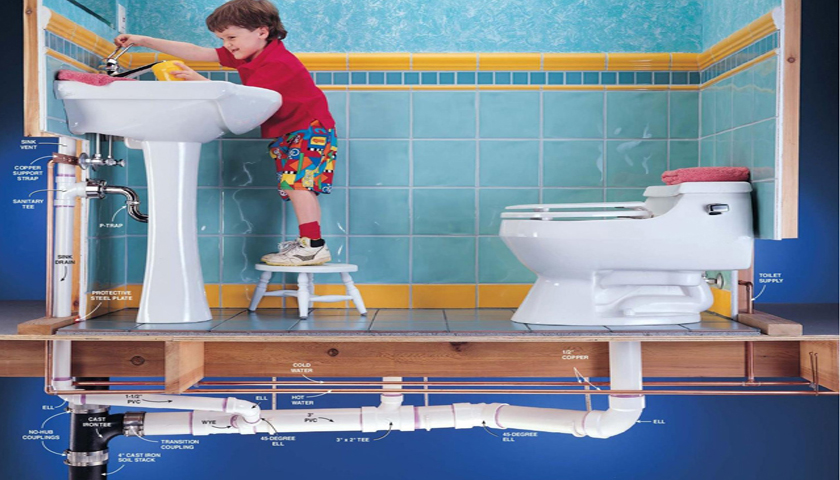

Các quy định và lưu ý khi lắp đặt ống thoát nước

Quy định về kích thước đường ống

• Ống cấp nước: Ống chính tối thiểu 20mm, ống nhánh tối thiểu 13mm.
• Ống thoát nước: Ống chính lớn hơn 102mm, thoát ngang sàn/bồn vệ sinh lớn hơn 78mm, thoát bồn tắm/bồn vệ sinh lớn hơn 38mm.
• Ống thông khí: Ống chính lớn hơn 78mm, các ống phụ lớn hơn 38mm.

Quy định về vật liệu và thiết bị ống

• Ống nước thải: Ưu tiên dùng ống nhựa PVC.
• Ống nước sinh hoạt: Nên dùng ống nhựa PPR, ống đồng,…

Hy vọng bài viết trên đã cung cấp cho bạn những kiến thức hữu ích về cách lắp đặt ống thoát nước trong nhà. Nếu gặp vấn đề hay có thắc mắc gì, bạn có thể phản hồi bên dưới để chúng tôi hỗ trợ nhé!
