Hướng dẫn cách lắp đặt aptomat cho thiết bị điện an toàn tại nhà

Trong quá trình sử dụng các thiết bị điện có công suất cao như bếp từ, bếp hồng ngoại, lò nướng,… ổ cắm điện thường xuyên gặp tình trạng bị cháy hoặc chảy nhựa. Để khắc phục sự cố này, chúng tôi khuyên bạn nên lắp đặt riêng một chiếc aptomat cho từng thiết bị. Hãy cùng tìm hiểu cách lắp đặt aptomat an toàn qua bài viết dưới đây.

Aptomat là gì và vì sao nên sử dụng aptomat

Aptomat là thiết bị dùng để bảo vệ khi hệ thống gặp sự cố quá tải hoặc ngắt mạch dòng điện, đóng vai trò rất quan trọng trong việc đảm bảo an toàn cho con người và các thiết bị điện khác. Trong tiếng Anh, thiết bị này được gọi là Circuit Breaker, viết tắt là CB. Việc sử dụng aptomat giúp giảm thiểu tối đa chi phí sửa chữa và những rủi ro không đáng có.

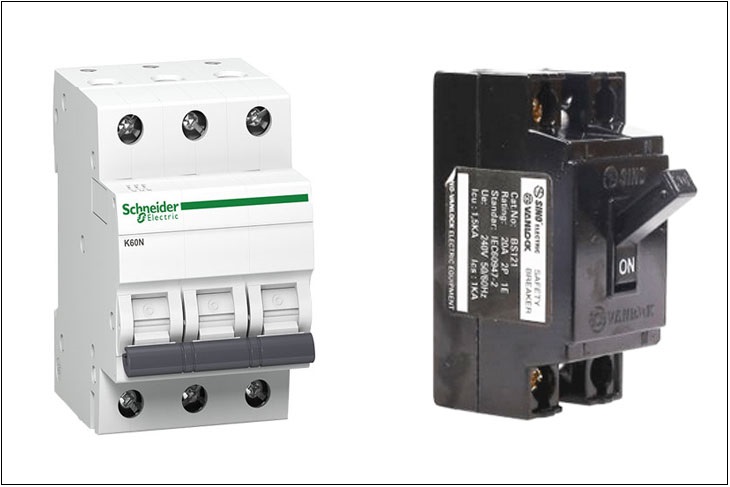

Aptomat là thiết bị dùng để bảo vệ khi gặp sự cố quá tải hoặc ngắt mạch dòng điện

Lý do nên dùng aptomat thay thế cho phích cắm điện thông thường

Khi sử dụng các thiết bị có công suất lớn, việc chỉ dùng ổ cắm hoặc phích cắm thông thường rất dễ gây hiện tượng hồ quang điện (phóng tia điện), dẫn đến tình trạng lỏng hoặc cháy ổ cắm. Để khắc phục và đảm bảo độ bền cho thiết bị cũng như an toàn cho gia đình, lắp đặt aptomat là giải pháp tối ưu.

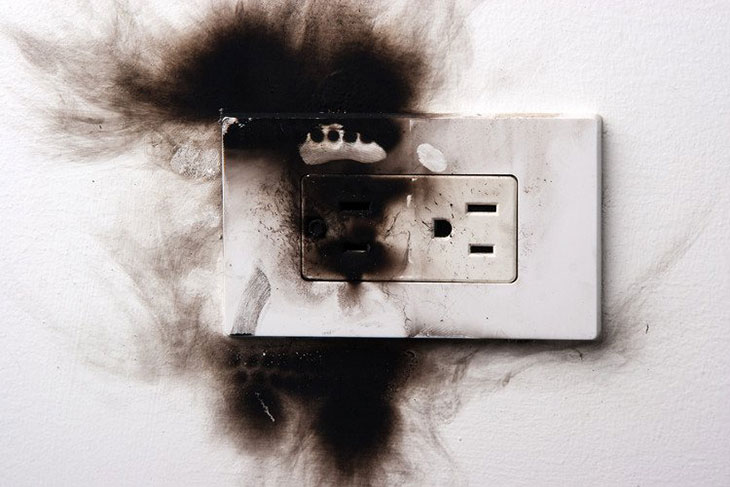

Ổ cắm bị lỏng hoặc chảy nhựa khi sử dụng thiết bị có công suất cao

Cách chọn aptomat phù hợp cho thiết bị sử dụng

Thông thường, khi chọn aptomat, bạn nên ưu tiên chọn giá trị dòng điện định mức của aptomat lớn hơn giá trị dòng làm việc thực tế của thiết bị khoảng 20%.

Để xác định giá trị dòng điện định mức, chúng ta sử dụng công thức: I = P/U

Trong đó:

• I là cường độ dòng điện (tính bằng A).
• P là công suất (tính bằng W).
• U là hiệu điện thế (ở Việt Nam là 220V).
• Số P và số U được ghi trên bảng thông số kỹ thuật dán trên thiết bị.

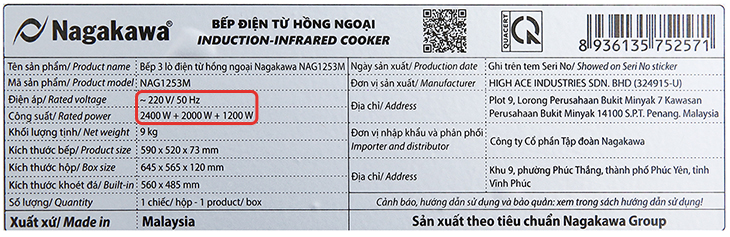

Thông số kỹ thuật được in trên tem thiết bị

Ví dụ: Nếu tổng công suất bếp từ hồng ngoại là 5600W.

• Dòng điện I của bếp = 5600W / 220V ≈ 26A.
• Vậy dòng điện I của aptomat phù hợp là từ 25 – 30A.

Phân loại aptomat sử dụng cho bếp từ và bếp hồng ngoại

• Loại Aptomat 20A: Phù hợp với bếp đôi (2 vùng nấu) có công suất từ 1800 – 3600W. Khi lắp đặt nên chọn dây điện loại 2×2,5 – 2×3.
• Loại Aptomat 30A: Phù hợp với bếp có 2 vùng nấu công suất lớn hoặc bếp từ 3 vùng nấu trở lên, với hiệu suất điện từ 3600W trở lên.
• Loại Aptomat từ 30A – 60A: Phù hợp với các loại bếp nhập khẩu nguyên chiếc từ Châu Âu hoặc Nhật Bản, thường có từ 4 – 5 vùng nấu với tổng công suất trên 7000W. Cần chọn loại dây tải dòng điện lớn với tiết diện dây từ 2×4 đến 2×10.

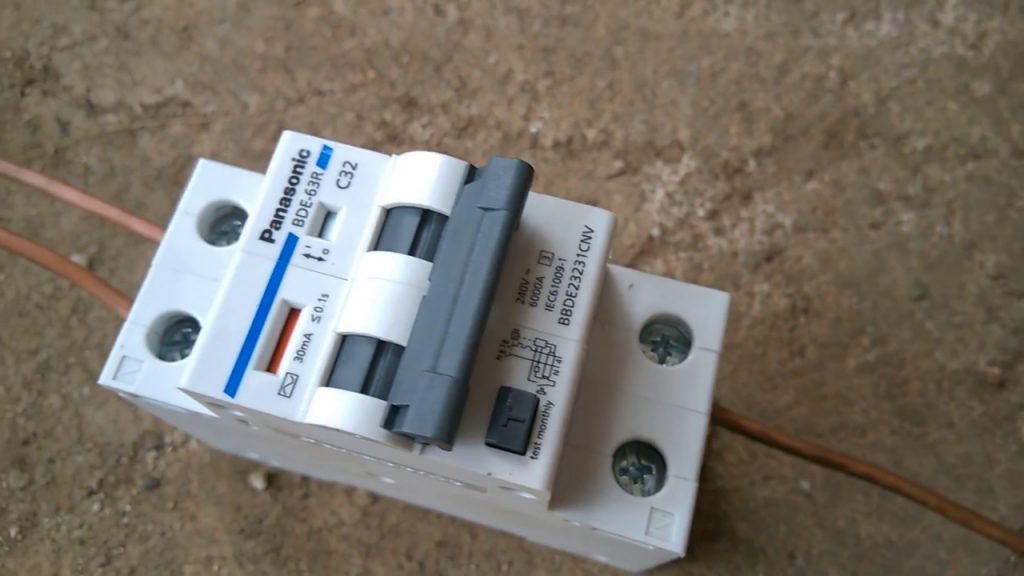

Cách lắp aptomat đơn giản cho các thiết bị điện

1. Ngắt nguồn điện: Ngắt toàn bộ nguồn điện và hệ thống điện dân dụng ở không gian lắp đặt để đảm bảo an toàn.
2. Bắt vít aptomat: Bắt vít aptomat chống giật vào tủ điện hoặc bảng điện có nắp đậy. Lưu ý cần bắt vít thật chắc chắn để tránh tình trạng lỏng lẻo trong quá trình sử dụng, đồng thời đặt đầu line ở phía trên và đầu load ở phía dưới.

3. Đấu dây điện vào aptomat: Nguồn AC được gắn vào đầu line, đầu ra gắn với phụ tải vào các cọc load. Tuyệt đối không gắn ngược vì sẽ dễ gây chập cháy điện. Dây nóng đấu vào cọc L, dây nguội vào cọc N. Lưu ý rằng aptomat chống giật không có khả năng chống quá tải, nên lắp đặt nối tiếp sau MCB và MCCB để bảo vệ hệ thống tốt nhất.
4. Hoàn thiện lắp đặt: Sau khi lắp xong, bạn cần kiểm tra lại toàn bộ hệ thống điện để đảm bảo aptomat chống giật hoạt động ổn định trước khi đưa vào sử dụng chính thức.

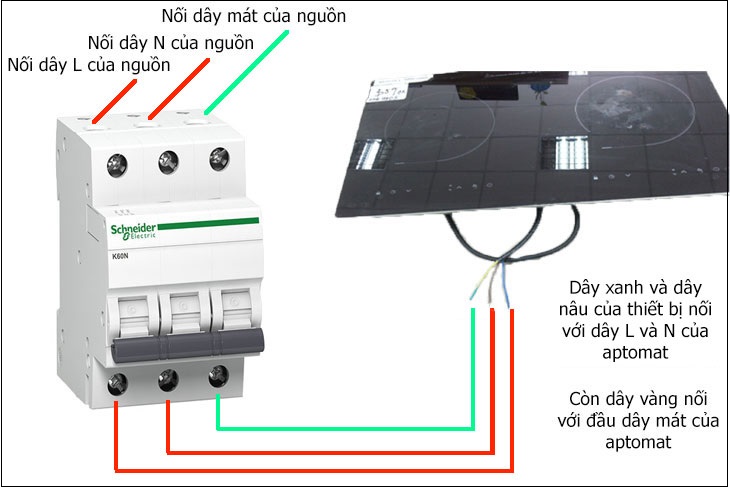

Sơ đồ lắp đặt aptomat cơ bản

Qua bài viết trên, hy vọng bạn đã hiểu rõ hơn về khái niệm aptomat và những lợi ích thiết thực mà thiết bị này mang lại. Nếu bạn còn biết thêm những thiết bị nào giúp sử dụng điện an toàn trong nhà, hãy cùng chia sẻ ở phần bình luận nhé.
