Hướng dẫn cách đấu công tơ điện 3 pha an toàn, chuẩn kỹ thuật tại nhà

Hiện nay, điện 3 pha không chỉ được sử dụng trong lĩnh vực công nghiệp mà còn được nhiều hộ gia đình lựa chọn lắp đặt nhờ khả năng tối ưu hóa điện năng hiệu quả. Hãy cùng chúng tôi tìm hiểu chi tiết về cách đấu công tơ điện 3 pha an toàn và đúng kỹ thuật ngay trong bài viết này.

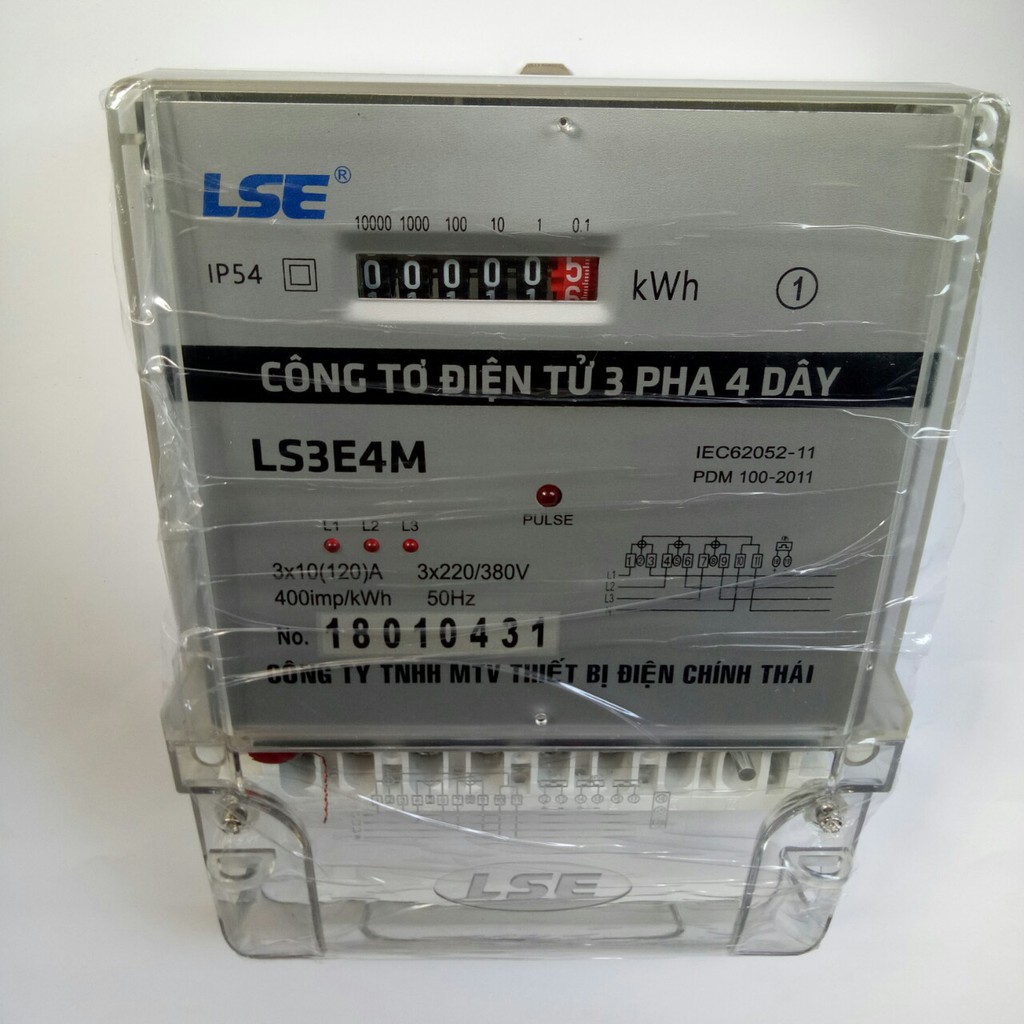

Công tơ điện 3 pha là gì

Công tơ điện 3 pha (đồng hồ điện 3 pha) là thiết bị chuyên dụng dùng để đo lượng điện năng tiêu thụ trong các mạng lưới điện công nghiệp hoặc tại các cơ sở sản xuất có sử dụng thiết bị công suất lớn.

Trên thị trường hiện có các loại đồng hồ điện 3 pha phổ biến như:

• Đồng hồ điện 3 pha cơ.
• Đồng hồ điện 3 pha cơ điện tử.
• Đồng hồ điện 3 pha điện tử.
• Đồng hồ điện 3 pha 1 giá.
• Đồng hồ điện 3 pha 3 giá.
• Đồng hồ điện 3 pha trực tiếp.
• Đồng hồ điện 3 pha gián tiếp.

Cấu tạo cơ bản của một thiết bị đo điện 3 pha bao gồm 4 bộ phận chính:

• Cuộn dây điện áp: Gồm nhiều vòng dây, được đặt song song với phụ tải của dây.
• Bộ phận đĩa nhôm: Được lắp trên trục đồng, có khả năng quay tự do trong từ trường.
• Hộp số cơ khí: Gắn liền với trục đĩa nhôm, có nhiệm vụ hiển thị số vòng quay tương ứng với điện năng đã tiêu thụ.
• Nam châm vĩnh cửu: Có tác dụng tạo ra momen cản, giúp đĩa nhôm quay ổn định trong từ trường.

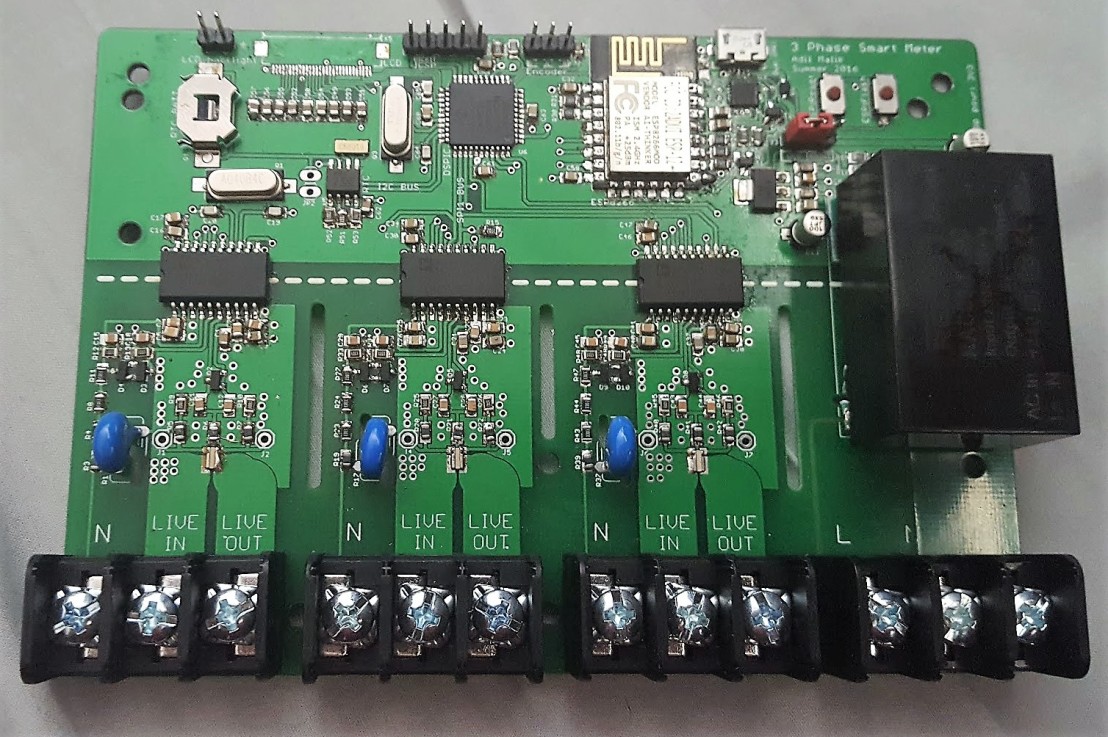

Nguyên lý hoạt động của công tơ điện 3 pha

Công tơ điện 3 pha thường có cấu tạo 2 đĩa nhôm gắn trên cùng một trục. Mỗi đĩa nhôm sẽ hoạt động trong từ trường của pha tương ứng. Các phụ tải được mắc song song với cuộn dây điện áp.

Khi có dòng điện chạy qua, năng lượng sẽ tác động làm trục đĩa nhôm quay, từ đó kích hoạt hộp số cơ khí nhảy số. Các dữ liệu năng lượng được truyền trực tiếp đến bộ phận hiển thị, cho phép người dùng theo dõi chính xác mức tiêu thụ điện.

Cách đấu công tơ điện 3 pha đúng kỹ thuật

Để lắp đặt đúng cách, bạn cần dựa vào aptomat tổng và công suất sử dụng thực tế:

• Trường hợp công suất và aptomat tổng nhỏ hơn 100A: Sử dụng phương pháp đấu công tơ điện 3 pha trực tiếp.
• Trường hợp công suất và aptomat tổng lớn hơn 100A: Sử dụng phương pháp đấu công tơ điện 3 pha gián tiếp.

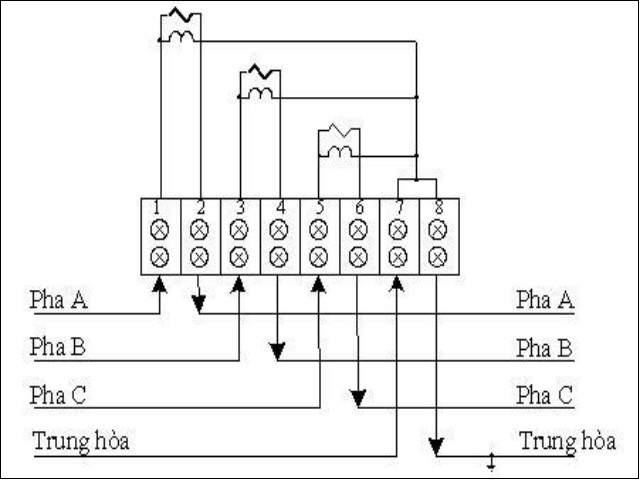

Cách đấu công tơ điện 3 pha trực tiếp

1. Ngắt cầu dao tổng để đảm bảo an toàn tuyệt đối.
2. Treo công tơ lên vị trí cố định, sử dụng kìm chuyên dụng để cắt vỏ đầu dây cáp 3 pha (lưu ý tránh làm trầy xước lớp cách điện bên trong).
3. Dùng kìm kẹp cos để giữ chặt đầu dây, siết chặt các tiếp điểm giữa đầu cáp và công tơ.
4. Mở nắp công tơ và thực hiện đấu nối dựa trên sơ đồ in trên nắp. Công tơ trực tiếp có 8 điểm đấu, chia làm 4 nhóm:
   • Nhóm pha A: Số 1 (vào) – Số 2 (ra).
   • Nhóm pha B: Số 3 (vào) – Số 4 (ra).
   • Nhóm pha C: Số 5 (vào) – Số 6 (ra).
   • Nhóm dây trung hòa: Số 7 (vào) – Số 8 (ra).

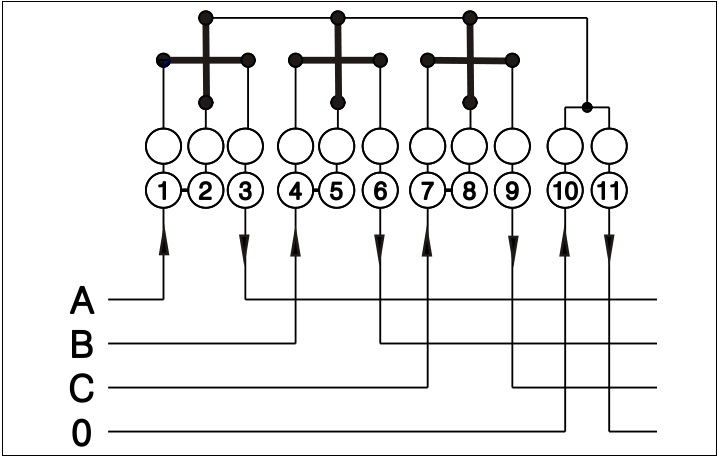

Cách đấu công tơ điện 3 pha gián tiếp

Quy trình thực hiện tương tự như đấu trực tiếp, tuy nhiên cần lưu ý sơ đồ đấu nối với 11 đầu dây, chia làm 4 nhóm:

• Nhóm pha A: Tín hiệu điện áp pha A (đầu số 2) và tín hiệu dòng pha A (đầu số 1 và 3).
• Nhóm pha B: Tín hiệu điện áp pha B (đầu số 5) và tín hiệu dòng pha B (đầu số 4 và 6).
• Nhóm pha C: Tín hiệu điện áp pha C (đầu số 8) và tín hiệu dòng pha C (đầu số 7 và 9).
• Nhóm trung tính: Đấu nối hai đầu dây số 10 và 11 với nhau.

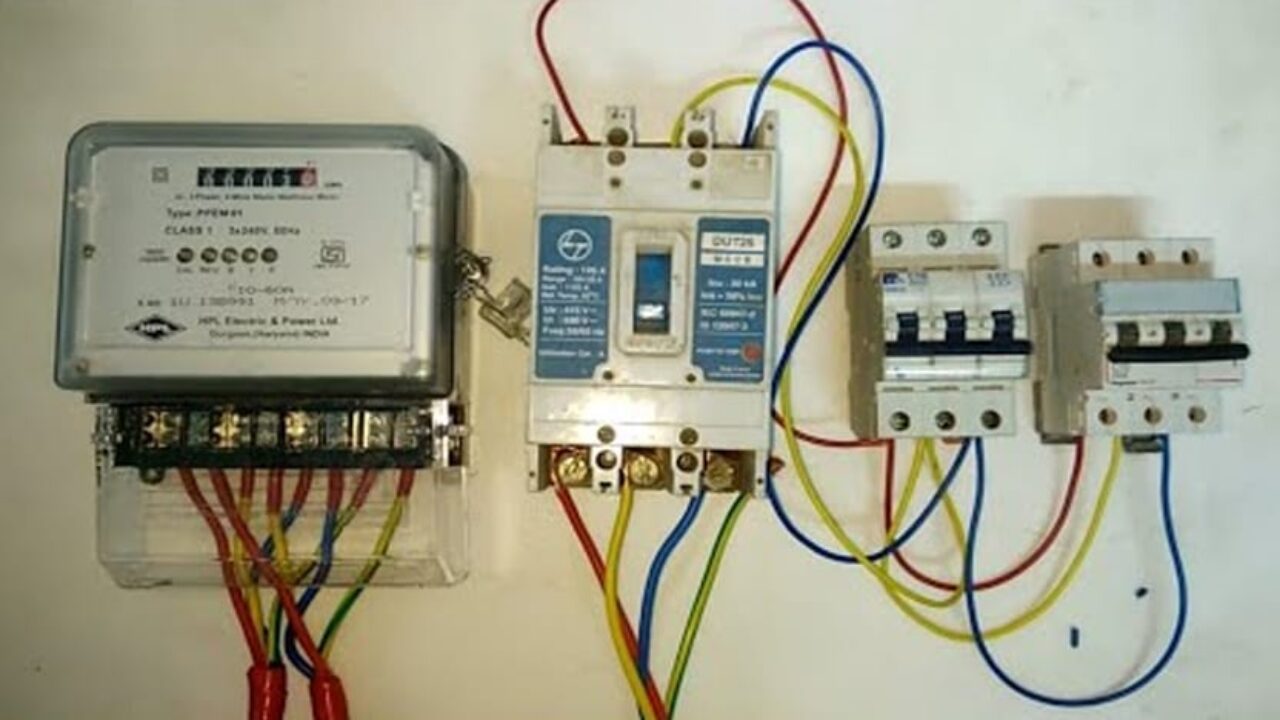

Lưu ý trong quá trình đấu công tơ điện 3 pha

Khi lắp đặt, bạn cần đặc biệt chú ý các vấn đề sau để đảm bảo an toàn:

• Luôn ngắt nguồn điện tổng trước khi thực hiện.
• Sử dụng các dụng cụ chuyên dụng và trang bị bảo hộ lao động đầy đủ.
• Lắp đặt ở nơi khô ráo, tránh xa nguồn nhiệt và khu vực ẩm ướt.
• Nên có hộp bảo vệ cho công tơ và đặt xa tầm với của trẻ em.
• Đấu đúng cặp dây vào từng pha tương ứng (có thể sử dụng dây cùng màu để tránh nhầm lẫn).
• Tuốt vỏ cách điện vừa đủ, siết vít thật chặt để tránh tình trạng lỏng lẻo gây chập cháy hoặc phát sinh hồ quang điện.
• Tuyệt đối không tự ý tháo dỡ hoặc chỉnh sửa cấu trúc bên trong công tơ.

Hy vọng những chia sẻ trên đã giúp bạn nắm rõ cách đấu công tơ điện 3 pha an toàn tại nhà. Nếu còn bất kỳ thắc mắc nào, hãy để lại bình luận để chúng tôi hỗ trợ giải đáp kịp thời!
