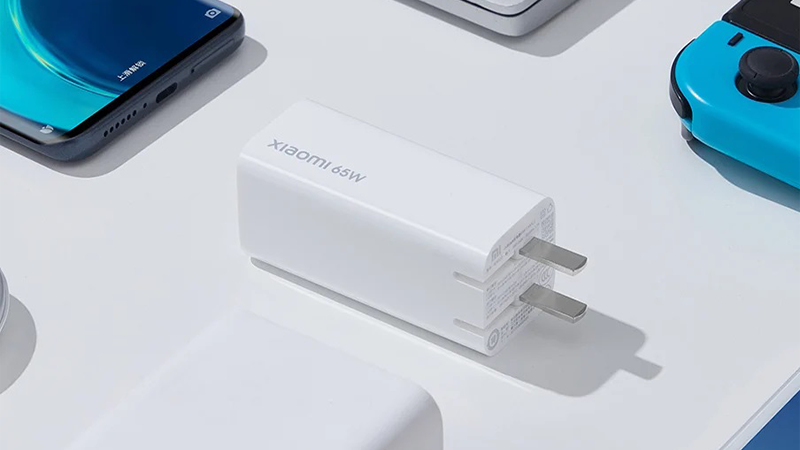

Công nghệ sạc GaN là gì? Tại sao sạc GaN là xu hướng tương lai?

Sự phát triển không ngừng của công nghệ kéo theo các phụ kiện đi kèm cũng cần có những bước tiến vượt bậc. Trong đó, công nghệ sạc GaN đang nổi lên như một giải pháp đột phá, hứa hẹn trở thành tiêu chuẩn mới cho các thiết bị điện tử nhờ hiệu suất vượt trội và kích thước tối ưu.

GaN là gì

GaN được viết tắt từ Gallium Nitride, là một hợp chất hóa học với khả năng bán dẫn. Được nghiên cứu từ những năm 1990, vật liệu này ban đầu được ứng dụng trong sản xuất bóng đèn LED và làm vật liệu cho pin mặt trời trên vệ tinh. Đây là một vật liệu giống như tinh thể có khả năng dẫn điện cao, cho phép dòng điện di chuyển nhanh hơn so với silicon, giúp quá trình xử lý diễn ra tối ưu hơn và ít tỏa nhiệt.

Từ năm 2006, quá trình sản xuất chất bán dẫn GaN đã được đẩy mạnh. Nhờ quy trình cải tiến, GaN hiện có thể được sản xuất trong cùng nhà máy với các chất bán dẫn khác như silicon. Điều này giúp chúng tôi giảm đáng kể chi phí và thúc đẩy việc ứng dụng GaN rộng rãi hơn trong sản xuất linh kiện bán dẫn trên các thiết bị công nghệ.

Công nghệ sạc GaN là gì

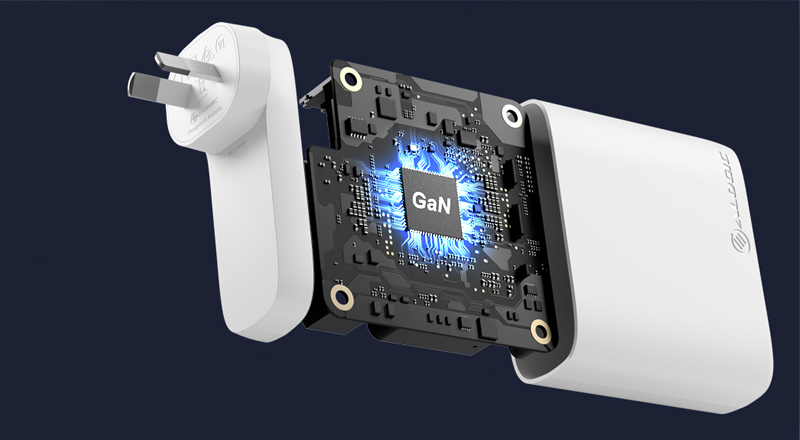

Công nghệ sạc GaN là một loại công nghệ ứng dụng vật liệu bán dẫn mới mang tên GaN để thay thế cho vật liệu silicon truyền thống trên các củ sạc thông thường. Việc chuyển đổi này nhằm tận dụng tối đa những ưu điểm vượt trội của vật liệu mới để mang lại trải nghiệm tốt nhất cho người dùng.

Những ưu điểm của loại công nghệ này mang lại

Kích thước nhỏ gọn

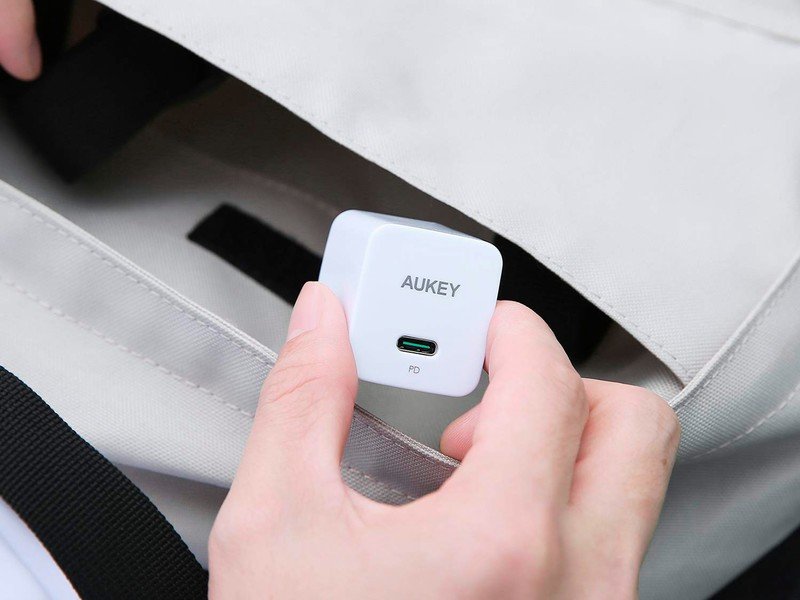

Nhờ đặc tính truyền dẫn và xử lý nhanh hơn silicon, không gian bên trong bộ sạc được tiết kiệm một cách tối ưu. Điều này cho phép thiết kế các bộ sạc nhỏ gọn, trọng lượng nhẹ, giúp người dùng dễ dàng mang theo trong túi xách hay balo khi đi du lịch mà vẫn đảm bảo hiệu suất sử dụng cao.

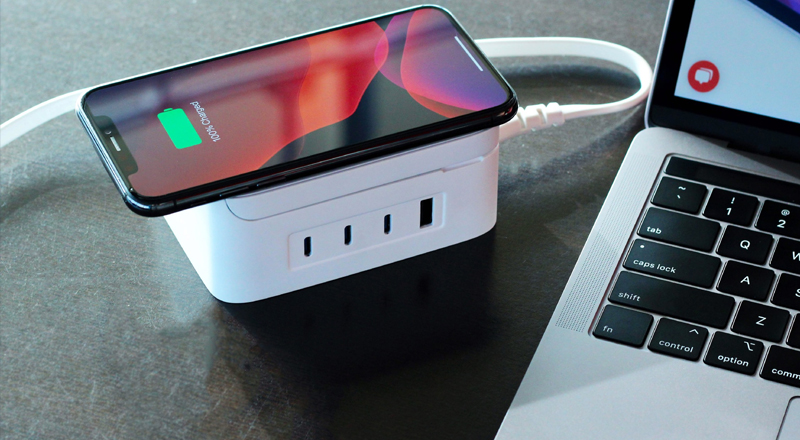

Sạc nhanh hơn

Bộ sạc GaN truyền dòng điện hiệu quả hơn, dẫn đến:

• Năng lượng hao phí dưới dạng nhiệt ít hơn.
• Pin thiết bị được sạc nhanh chóng và ít bị nóng hơn.
• Hiệu suất sử dụng năng lượng cao giúp người dùng tiết kiệm chi phí hóa đơn điện hàng tháng.

Cải thiện tần số chuyển mạch

Bộ sạc công nghệ GaN đi kèm với tần số chuyển đổi cao hơn, hỗ trợ truyền tải điện năng hiệu quả hơn và tạo ra khoảng trống lớn hơn giữa thiết bị và bộ sạc trong quá trình vận hành.

Tiết kiệm chi phí

Mặc dù chất bán dẫn GaN hiện có giá thành cao hơn silicon, nhưng sự hiệu quả của nó giúp giảm bớt sự phụ thuộc vào các vật liệu phụ trợ như bộ lọc và thành phần mạch. Về lâu dài, điều này giúp tối ưu hóa chi phí sản xuất tổng thể, đặc biệt khi quy trình sản xuất quy mô lớn bắt đầu đi vào ổn định.

Công nghệ sạc GaN có thực sự là xu hướng của tương lai

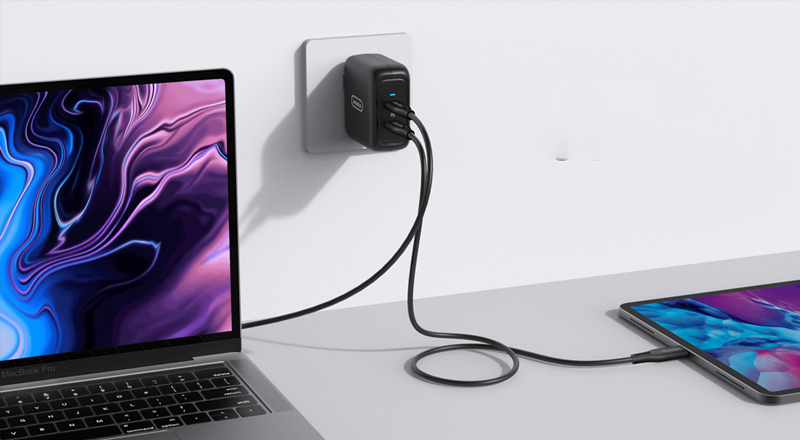

Mặc dù mang nhiều ưu điểm, công nghệ sạc này hiện vẫn chưa được áp dụng phổ biến trên các sản phẩm của các hãng lớn do giá thành linh kiện còn cao. Tuy nhiên, với sự cải tiến không ngừng trong quy trình sản xuất giúp giảm giá thành, có thể khẳng định trong tương lai gần, sạc GaN sẽ trở thành phụ kiện tiêu chuẩn đi kèm với hầu hết điện thoại, máy tính bảng và laptop trên thị trường.

Hy vọng những chia sẻ trên đã cung cấp cho bạn những kiến thức hữu ích. Nếu có bất kỳ góp ý hay thắc mắc nào, hãy để lại bình luận bên dưới nhé.
